電力系統的安全穩定運行對于現代社會的正常運轉至關重要。電力設備在長期運行過程中，由于各種因素可能會出現性能劣化、故障

隱患等問題。預防性試驗作為保障電力設備可靠運行的重要手段，能夠提前發現潛在缺陷并及時采取措施修復或更換設備。在眾多的

預防性試驗項目中，回路電阻測試是一項關鍵內容，而回路電阻測試儀則在其中發揮著不可或缺的作用。



一、回路電阻測試的重要性

電力設備的回路電阻主要反映了設備導電回路各連接部位的接觸情況。連接部位如果存在接觸不良，如螺栓松動、接觸面氧化、臟污

等，會導致接觸電阻增大。在正常運行電流通過時，接觸電阻增大將引起局部發熱，加速設備絕緣老化，降低設備的載流能力，嚴重

時甚至可能引發設備故障，如接頭燒毀、設備起火等，影響電力系統的安全穩定供電。通過回路電阻測試，可以及時發現這些接觸不

良的問題，評估設備導電回路的連接質量，為設備的安全運行提供依據。

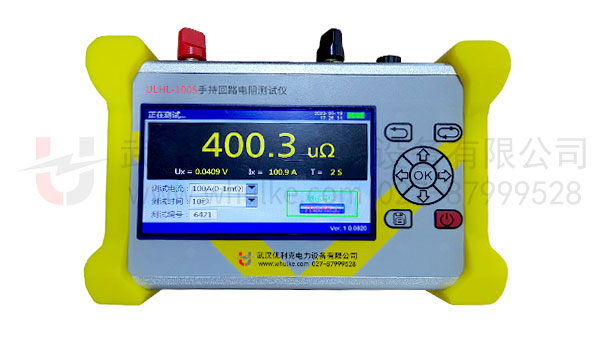

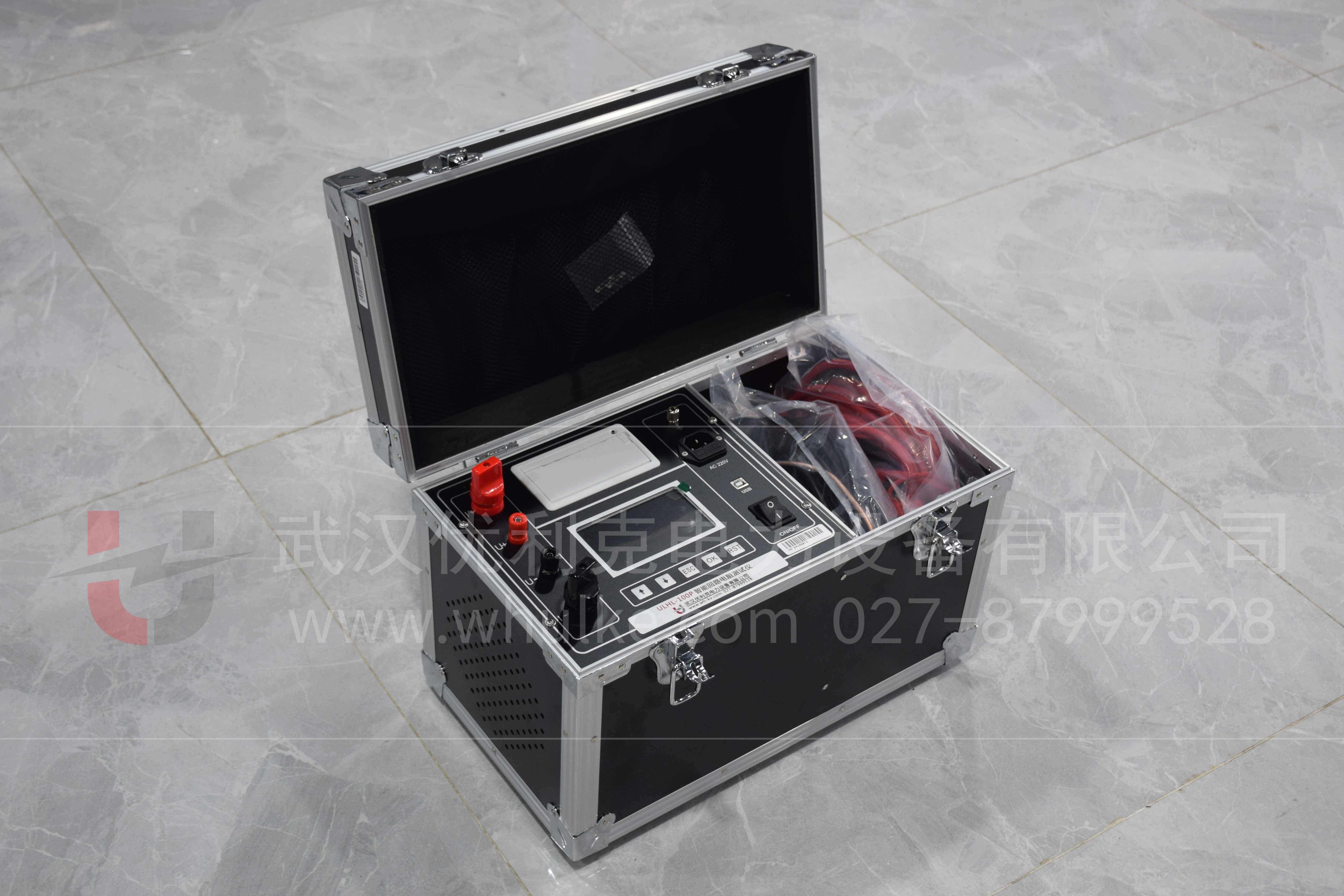

二、回路電阻測試儀的工作原理

回路電阻測試儀采用直流壓降法進行測量。其基本原理是在被測回路中通入恒定的直流電流，然后測量回路兩端的電壓降，根據歐姆

定律（R = U/I）計算出回路電阻。測試儀通常由高精度的直流恒流源、電壓測量單元、數據處理單元以及顯示輸出單元等組成。直

流恒流源能夠輸出穩定的直流電流，確保測量過程中電流的準確性和穩定性；電壓測量單元具有高輸入阻抗和高精度，能夠準確測量

微小的電壓降；數據處理單元對測量得到的電壓和電流數據進行處理計算，得出回路電阻值，并將結果傳輸給顯示輸出單元進行顯示

和存儲。

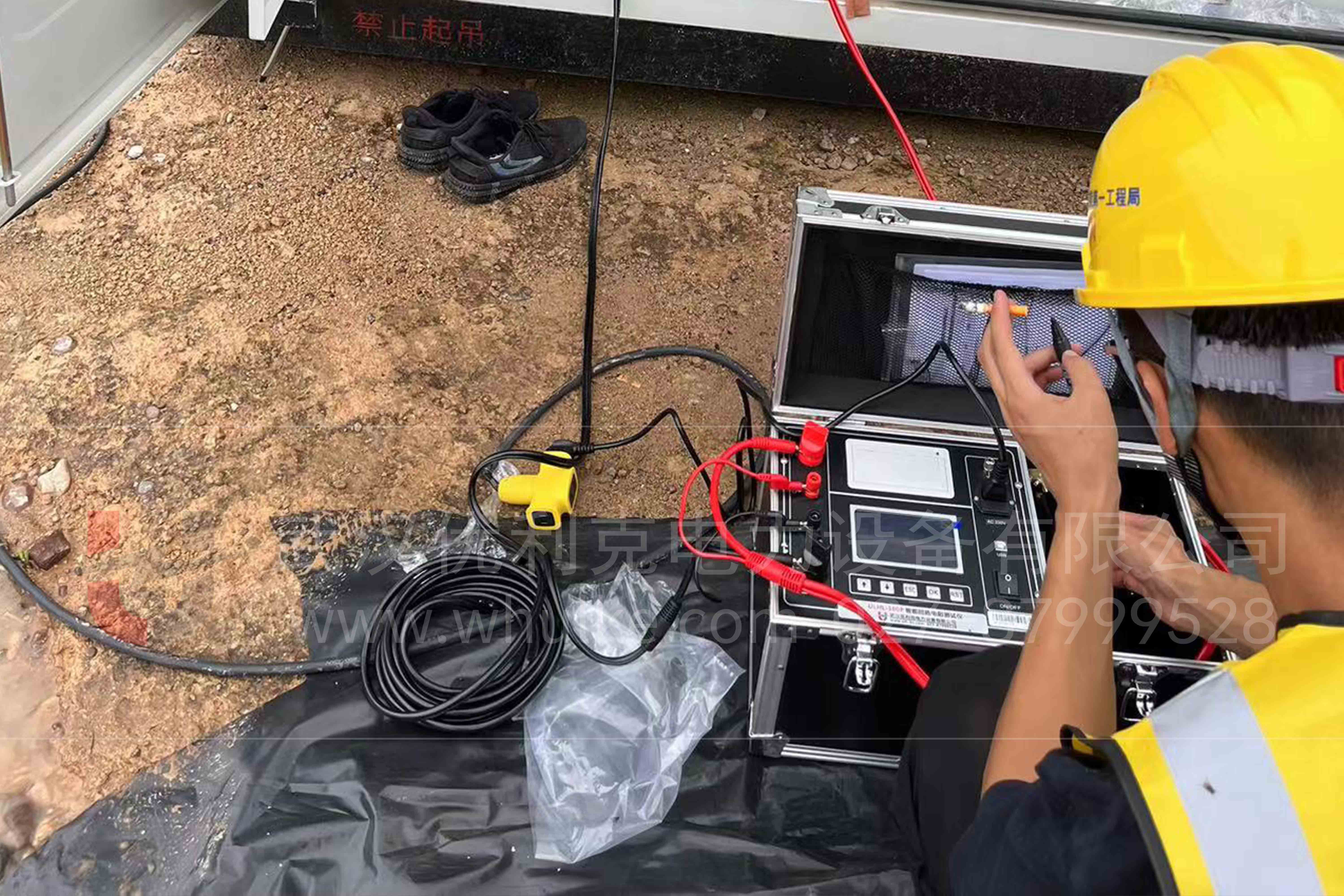

三、回路電阻測試儀在不同電力設備預防性試驗中的應用

（一）斷路器試驗

斷路器是電力系統中重要的控制和保護設備。對于斷路器的回路電阻測試，標準規定應在額定短路開斷電流操作后或大修后進行。例

如，根據相關標準（如 DL/T 596 - 1996《電力設備預防性試驗規程》），對于 110kV 及以上電壓等級的斷路器，回路電阻值不應

超過制造廠規定值的 120%；對于 35kV 及以下電壓等級的斷路器，回路電阻值一般不應超過 100μΩ。在測試時，將回路電阻測試

儀的測試線正確連接到斷路器的進出線端子上，設置合適的測試電流（一般為 100A 或更大），啟動測試后，測試儀自動測量并顯示

回路電阻值。通過與標準值對比，可以判斷斷路器導電回路的連接是否良好，若電阻值超標，則需要檢查并處理連接部位的問題，如

緊固螺栓、清理接觸面等。

（二）隔離開關試驗

隔離開關用于隔離電源，保證檢修安全等。其回路電阻測試周期通常為 1 - 3 年或在大修后進行。按照標準要求，隔離開關的回路電

阻值應符合制造廠規定，一般 110kV 隔離開關回路電阻值在幾十微歐到幾百微歐之間。測試時，把回路電阻測試儀的測試夾連接到

隔離開關的相應部位，通入規定的直流電流（如 100A），測量其回路電阻。如果測量值超出規定范圍，可能是觸頭接觸不良、觸頭

表面有氧化層或污垢等原因，需要進行相應的處理，如打磨觸頭、調整觸頭壓力等。

（三）電流互感器試驗

電流互感器在電力系統中用于測量和保護。其回路電阻測試一般在交接試驗和預防性試驗時進行。對于不同電壓等級和型號的電流互

感器，回路電阻標準值有所不同。例如，對于 110kV 電流互感器，回路電阻一般在幾百微歐以內。使用回路電阻測試儀時，要將測

試儀的電流輸出端和電壓測量端分別連接到電流互感器的一次繞組兩端，按照規定的測試電流（如 50A）進行測試，根據測量結果判

斷一次繞組的連接情況以及是否存在內部接觸不良等問題。

（四）母線試驗

母線是電力系統中匯集和分配電能的重要部件。母線的回路電阻測試主要檢查母線連接部位的接觸情況，測試周期可根據實際運行情

況確定，一般為 1 - 3 年。母線回路電阻的標準值取決于母線的材質、截面尺寸和連接方式等因素。例如，對于銅母線連接部位，回

路電阻值應較低，通常在微歐級。測試時，將回路電阻測試儀的測試線連接到母線的連接點兩端，施加合適的直流電流（如

100A），測量回路電阻。若電阻值過大，可能是母線連接螺栓松動、接觸面處理不當?shù)仍?，需要及時進行緊固和處理，以確保母

線的安全運行，降低電能損耗。



四、回路電阻測試儀的技術指標要求

（一）測量范圍

回路電阻測試儀應具有較寬的測量范圍，能夠滿足不同電力設備回路電阻的測量需求，一般測量范圍從微歐級到幾十毫歐不等。例

如，對于一些小型的電力設備或精密的電子電路，可能需要測量微歐級的回路電阻，而對于大型的高壓電力設備，回路電阻可能在毫

歐級，測試儀要能夠準確測量這些不同量級的電阻值。

（二）測量精度

高精度是回路電阻測試儀的重要指標。一般要求測量精度達到 ±(0.2% - 0.5%) 讀數 + 2 個字。高精度的測量能夠確保測試結果的可

靠性，準確判斷電力設備的連接狀況。例如，當測量一個 100μΩ 的回路電阻時，測量誤差應控制在很小的范圍內，避免因測量誤差

導致誤判設備狀態。

（三）測試電流

測試儀應能提供穩定且可調節的測試電流。不同的電力設備和測試標準要求不同的測試電流值。常見的測試電流有 10A、50A、

100A、200A 等。例如，對于一些高壓斷路器的測試，通常需要 100A 或 200A 的測試電流，以確保能夠準確測量回路電阻，因?yàn)?br />
在較大電流下，接觸電阻引起的電壓降更明顯，測量結果更準確可靠。

（四）分辨率

回路電阻測試儀的分辨率要足夠高，能夠分辨出微小的電阻變化。一般分辨率應達到 0.1μΩ 或更高。在檢測一些精密電力設備或判

斷設備連接部位微小變化時，高分辨率的測試儀能夠提供更詳細準確的信息，有助于及時發現潛在的細微故障隱患。

五、使用回路電阻測試儀的注意事項

（一）測試前準備

在使用回路電阻測試儀前，要確保測試儀的外觀無損壞，各連接部件完好。檢查測試線的絕緣性能和連接可靠性，避免測試過程中出

現漏電或接觸不良的情況。同時，要對被測電力設備進行停電、放電、接地等安全操作，確保測試人員的人身安全和設備的安全狀

態。

（二）測試線連接

正確連接測試線是保證測試準確性的關鍵。測試線應連接在被測回路的正確位置，確保電流回路和電壓測量回路的獨立性和準確性。

連接部位要接觸良好，避免引入額外的接觸電阻。對于一些大型電力設備，由于測試點距離較遠，測試線可能較長，要注意測試線的

電阻對測量結果的影響，必要時進行修正。

（三）測試環境

測試環境應盡量避免強電磁干擾，如在變電站內測試時，要遠離運行中的大型電氣設備和高頻信號源。同時，環境溫度和濕度也會對

測試結果產生一定影響。一般規定測試環境溫度在 5℃ - 40℃之間，相對濕度不超過 80%。如果環境條件超出范圍，應在測試報告

中注明，并對測量結果進行適當?shù)男拚蛟u(píng)估。

（四）數據記錄與分析

測試完成后，要準確記錄測試數據，包括測試設備名稱、型號、測試部位、測試時間、測試電流、回路電阻值等信息。對測試數據進

行分析時，要結合設備的歷史數據、運行狀況以及相關標準進行綜合判斷。如果發現回路電阻值異常變化或超出標準范圍，要及時進

行深入檢查和處理，確定故障原因并采取相應的措施。



回路電阻測試儀在電力設備預防性試驗中具有極為關鍵的作用。通過準確測量電力設備導電回路的電阻值，可以及時發現設備連接部

位的接觸不良等潛在問題，為電力設備的安全穩定運行提供有力保障。在實際應用中，要深入了解回路電阻測試儀的工作原理、技術

指標要求，嚴格按照操作規程進行測試，并注意測試過程中的各種影響因素，確保測試結果的準確性和可靠性。只有這樣，才能充分

發揮回路電阻測試儀在電力設備預防性試驗中的重要作用，提高電力系統的運行可靠性和安全性，降低設備故障率和維護成本，保障

電力供應的持續穩定。
