產品簡介

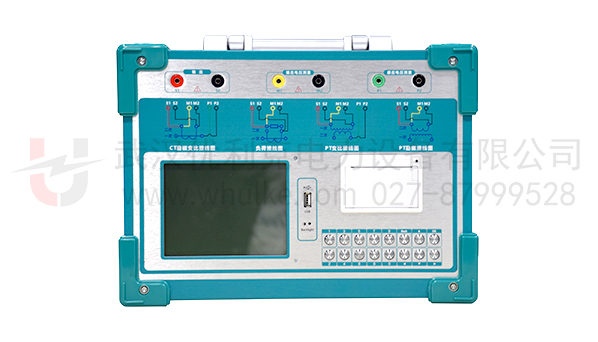

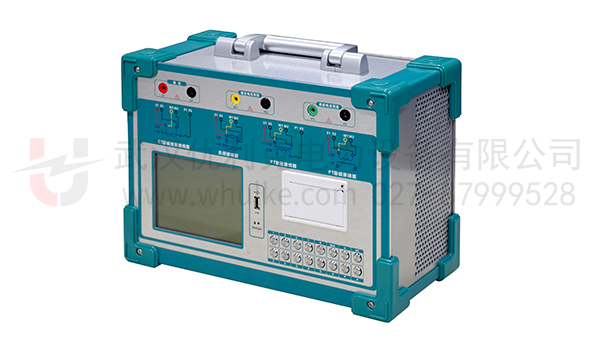

ULKE-CPT1000變頻互感器綜合測試儀變頻互感器綜合測試儀，是在傳統基于調壓器、升壓器、升流器的互感器伏安特性變比極性綜合測試儀基礎上，通過廣泛吸納用戶意見、結合大量市場調研及深入理論研究，研發而成的新一代革新型CT、PT測試儀器。
該裝置采用高性能DSP與FPGA芯片及開關電源和變頻器原理先進制造工藝，確保產品性能穩定可靠、功能完備、自動化及測試效率高，技術水平在國內處于領先地位，是電力行業用于互感器檢測的專業測試儀器。

性能與特征

1. 功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差等測試。
2. 現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
3. 可精確測量變比差與角差，比差最大允許誤差±0.1%，角差最大允許誤差±1min，能夠進行0.2S級電流互感器的測量，變比測量范圍為1~40000。
4. 基于先進的變頻法測試CT/PT伏安特性曲線和10%誤差曲線,輸出最大僅180V的交流電壓和12Arms(36A峰值)的交流電流，卻能應對拐點高達60KV的CT測試。
5. 自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
6. 測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
7. 測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8. 全中文動態圖形界面，無需參考說明書即可完成接線、設置參數：動態顯示參數設置，根據當前所選的試驗項目自動顯示其相關參數；動態顯示幫助接線圖，根據當前所選試驗項目，顯示對應的接線圖。
9. 5.7寸圖形透反式LCD，陽光下清晰可視。
10. 采用直觀按鍵操作，簡單，快捷方便，極易掌握。
11. 面板自帶打印機，可自動打印生成的試驗報告。
12. 裝置可存儲1000組測試數據，掉電不丟失。
13. 易于攜帶，裝置重量<8Kg。

技術參數

型號		ULKE-CPT1000
測試用途		保護類CT、計量類CT、保護類PT
輸出		0~180Vrms，12Arms，36A（峰值）
電壓測量精度		±0.2%
CT變比 測量	范圍	1~40000
	精度	±0.2%
PT變比 測量	范圍	1~40000
	精度	±0.2%
相位測量	精度	±5min
	分辨率	0.5min
二次繞組電阻測量	范圍	0~300Ω
	精度	0.2%±2mΩ
交流負載測量	范圍	0~300VA
	精度	0.2%±0.2VA
輸入電源電壓		AC220V±15%，50/60HZ
工作環境		溫度：-10℃~50℃，  濕度：≤90%
尺寸、重量		尺寸346 mm×245 mm×157mm         重量約<8kg
